Skema Boster Antena Tv Sederhana

Skema booster tv sederhana ini diperuntukkan bagi yang kesulitan mencari booster tv yang sudah jadi atau mungkin booster yang ada di pasaran harganya relatif mahal maka skema rangkaian booster tv ini dapat dijadikan referensi untuk memperkuat sinyal penerimaan tv untuk antena rakitan anda sendiri. Rangkaian booster tv uhf diatas cukup sederhana dengan sedikit komponen pasif dan sebuah penguat tegangan dengan 1 transistor. Setelah rangkaian bekerja cara mensetting nya pun mudah tinggal menempatkan posisi trimpot di tengah tengah kemudian diputar secara perlahan sampai didapatkan penerimaan gambar yang terbaik.

diy indoor tv antenna creative tv stand design ideas diy metal and wood tv stand f1 australia tv schedule usa f1 abu dhabi 2019 tv schedule corner tv stand designs latest crt tv circuit board diagram repair f1 highlights tv schedule

Membuat Antena Tv Bagus Dan Murah Digital Antenna Tv Antenna

Membuat Swr Sendiri Rangkaian Elektronik Elektronik

Antena Tv Dari Kartu Ponsel Bekas Tutorial Youtube

Membuat Booster Penguat Sinyal Antena Tv Ccit

Waw Pakai Cara Ini Bikin Antena Tv 100 Tv Jernih Tanpa Semut

Cara Membuat Antena Tv Super Jernih Youtube

Rangkaian booster antena ini sederhana tetapi perlu ketelitian dalam pembuatan nya terutama dalam pembuatan pcb dan penyolderan komponen.

Skema boster antena tv sederhana. Dengan power supply sederhana dengan tegangan 12 volt booster antena tv uhf dapat bekerja dengan sangat baik dimana power supply dapat langsung disalurkan melalui kabel coaxial. Rangkaian boster antena ini sederhana tetapi perlu ketelitian dalam pembuatan nya terutama dalam pembuatan pcb dan penyolderan komponen. Rangkaian boster antena tv uhf. Rangkaian booster antena ini sederhana tetapi perlu ketelitian dalam pembuatan nya terutama dalam pembuatan pcb dan penyolderan komponen.

Berikut rangkaian boster antena tv uhf skema rangkaian pcb rangkaian boster antena tv uhf ini berfungsi untuk menguatkan penerimaan sinyal oleh antena televisi uhf rangkaian boster antena tv uhf ini cukup sederhana dan hanya menggunakan penguat tegangan dengan 1 transistor rangkaian boster antena televisi uhf ini bekerja pada range frekuensi. Berikut skema rangkaian power supply alat penguat sinyal tv sederhana. Selain itu terkadang untuk orang yang suka berkreasi dengan tangannya sendiri membuat antena tv sendiri itu pasti tak ternilai harganya dibandingkan dengan antena tv yang sudah ada di toko. Hal ini karena boster antena tv ini bekerja pada frekuensi tinggi.

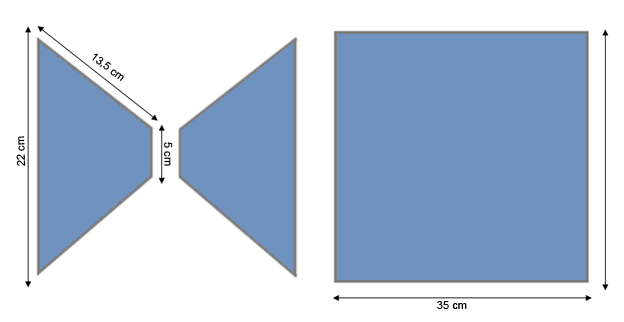

Filosifi cara membuat antena tv sederhana ini sebenarnya tidak dititikberatkan pada faktor ekonomis semata namun lebih ditekankan pada fungsi dan prinsip kerja dari antena tv itu sendiri. Rangkaian boster antena tv uhf diatas cukup sederhana dengan sedikit komponen pasif dan sebuah penguat tegangan dengan 1 transistor. Jika semua rangkaian alat tersebut sudah siap anda bisa langsung menghubungkannya dengan antena tv. Hal ini karena boster antena tv ini bekerja pada frekuensi tinggi.

Dengen begitu antena bisa menangkap sinyal siaran dengan lebih baik sehingga kualitas gambar yang dapat ditampilan di tv juga lebih jernih dan enak dilihat. Penguat sinyal antena uhf ultra high frequency total penyesuaian antara 10 sampai 15 db pada 400 sampai 850 mhz dapat memperkuat sinyal tv yang lemah meningkatkan jangkauan sinyal tv yang susah ini adalah skema rangkaian membuat penguat antenna tv uhf sederhana tapi bagus. Rangkaian penguat sinyal televisi ini sangat sederhana dan dibuat menggunakan komponen yang mudah. Rangkaian booster tv uhf diatas cukup sederhana dengan sedikit komponen pasif dan sebuah penguat tegangan dengan 1 transistor.

Rangkaian penguat sinyal televisi pada gambar rangkian dibawah dapat digunakan untuk menguatkan sinyal rf dari antena dengan range frekuensi 40 mhz hingga 900 mhz sehingga dapat digunakan untuk menguatkan sinyal televisi vhf maupun uhf dan menguatkan sinyal rf pada penerima fm 88mhz 108 mhz.
